Плата МКС Gen L V1.0 integrated плата совместима Ramps1.4/Mega2560 R3 поддержка A4988/DRV8825/TMC2100 /LV8729
1 900 руб.
Оценить:
На складе: есть
 Описание товара


Название:MKS-gen-l V1.0 плата контроллера


Доставка список:

1 шт. * MKS-gen-l V1.0
1 шт. * usb
N.w. : 0.1 кг





Ⅰ обзор

Целясь в проблемы, существует на открытой плате контроллера, такой как пандусы 1.4, разработчики в makerbase специально оптимизируют и разрабатывают новый продукт, MKS gen_l, который предоставляет более гибкий выбор для пользователей.



Ⅱ Особенности

1. 2560 и пандусы 1.4 встроены в доску, что позволяет избежать сложных разъемов.

2. поддержка различных шаговых драйверов, таких как A4988, drv8825, tmc2100 и lv8729, доступны для изменения шаговых драйверов и двигателей, как пользователи любят.

3. резервный внешний сигнал водителя, доступно подключение внешнего высокодействующего водителя для привода 57 и 86 шаговых моторов.

4. Используйте высокое качество mosfet, лучше охлаждение и более стабильное.

5. используйте конкретный источник питания, поддержка 12 В-24 В, вход питания, и решить проблемы чип-отопления и нехватки электроэнергии.

6. стабильная и надежная система фильтров значительно уменьшает помехи и позволяет избежать сбоев, как это возможно в процессе печати.

7. Используйте чип последовательного порта CH340, более легко установить накопитель, чем 16U2.

8. запускать прошивку Marlin, конфигурация полностью такая же, как пандусы 1.4, А доступно непосредственно заменить Рампы 1.4.

9. Поддержка пандусов 1.4, 2004lcd, 12864lcd, tft28 и tft32.

10. доступен для входа 24 В, подогреваемая кровать сила тока может быть уменьшена до 1/4 на той же системе питания, которая эффективно решает проблему, что mosfet от подогрева кровать нагревается.

11. X ось, ось и ось Z с различным цветным терминалом контролируют Степпер-моторчики и конец остановок, что удобно для провода.

12. Подключите Шаговые драйверы в соответствии с разными цветными клеммами, которые снижают вероятность обратного и предотвращает контроллер повреждение доски.





Ⅲ подключение и размеры

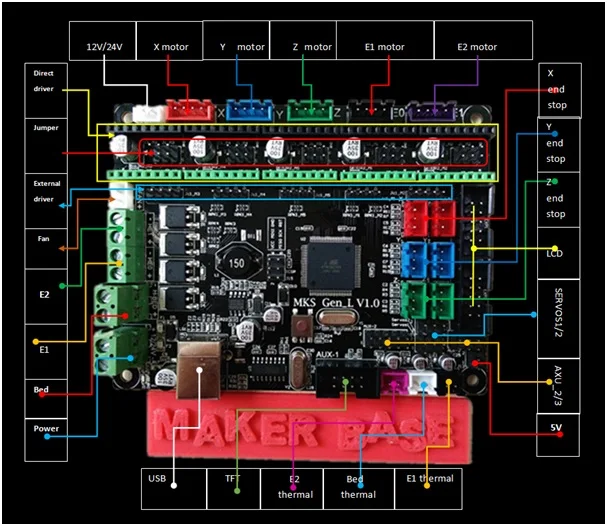

  1. Физические Географические карты

1





2. Схема соединения системы

2





3. Монтажный Габаритный чертеж

3







4. пин-порт карта

4





5. Подключение с разными шаговыми драйверами

1

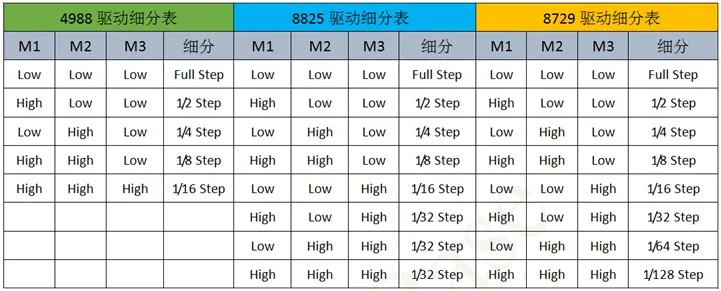

6. стол для водителя microstering

Это-М1, М2, М3 в свою очередь слева направо;

Заглушка перемычки означает «высокий», заглушка перемычки означает «низкий».



6





Ⅳ инструкции

1. Приобретите прошивку и привод

Земельные участки на сайте Скачать:Https://github.com/makerbase-mks?tab=repositories



2. Установите накопитель

2.1 найти файл накопителя в компьютере, дважды нажмите drvsetup649

Для установки накопителя.

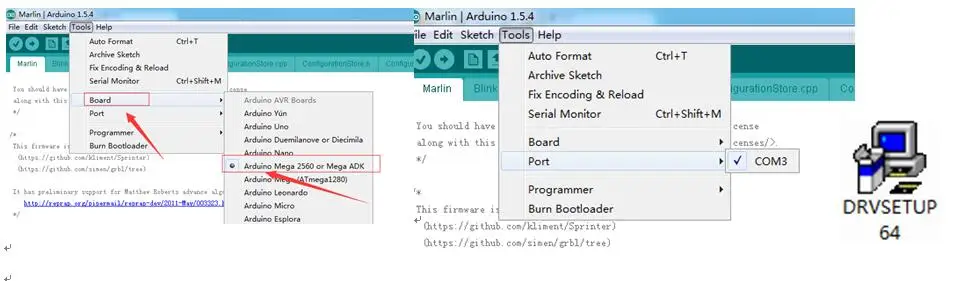

2.2 После подключения USB, вы можете видеть COM-порт в управлении устройством.



7



3. Загрузите микропрограммное обеспечение Marlin

Во-первых, откройте Arduino, выберите микропрограмму Marlin и выберите SUFIX “*. PDE» или «***. inino "файл открыть.

8



Во-вторых,

QQ20170320154821

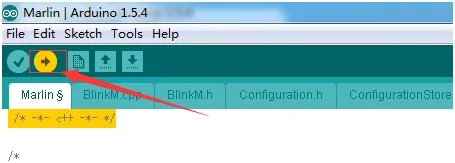

Затем

11

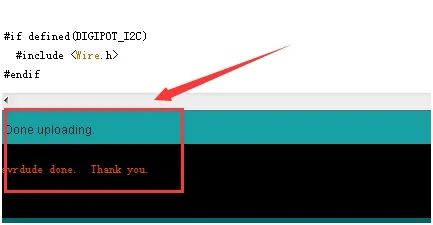

Наконец, завершите скачивание, когда светодиод на плате контроллера перестает мигать.

13





Ⅴ изменять прошивку

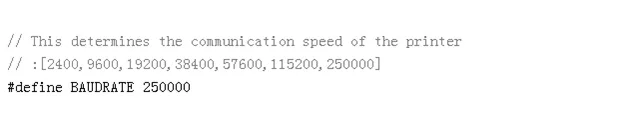

1. выберите скорость передачи, скорость передачи должна быть такой же, как и верхний монитор, обычно выбирают 115200 или 250000;

21

2. Выберите тип платы контроллера, выберите 33 или board_mks_base.

22

3. Выберите тип датчика в соответствии с вашим тепловым типом. Ntc100k thermistor, термопара PT100 и термопара ad579 являются общими. Если вы используете тип термопары, вы должны изменить его в “pins. h”. Возьмите порт A11 pin на плате контроллера MKS в качестве примера,

23

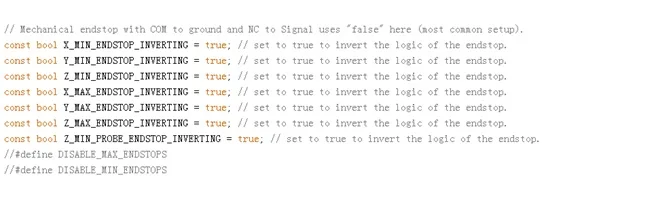

4. Существует два типа Endstop, всегда и всегда-off.

Всегда-на механической Endstop, выберите «True».

Всегда-off Optical Endstop, выберите «false».

24

5. Контролируйте направление движения шаговых моторов.

1

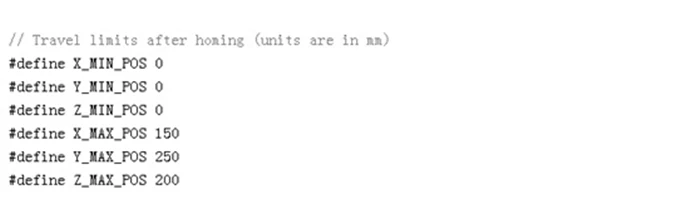

6. Максимальное место назначения каждой оси, т. е. самый большой размер печати принтера.

2

7. установить число импульсов для каждой оси. Формула для расчета импульса для каждого двигателя:

Синхронизация колеса: (360/шаг расстояния) * microstep/(диаметр * 3.14)

Лидерство: (360/шаг) * microstep/Lead

3
